ステンレス製ファスナーガイド: 六角ボルト、ナット、ネジ、平ワッシャーの説明

とは何ですか ステンレススチール製ファスナー そしてなぜそれらが重要なのでしょうか?

ステンレス鋼の留め具は、2 つ以上の部品を結合、固定、または位置決めするために使用される機械部品です。標準的な炭素鋼ファスナーとの違いはその組成です。クロムが少なくとも 10.5% 含まれており、酸素と反応して表面に不動態酸化物層を形成します。この目に見えないフィルムは継続的に自己修復するため、ステンレススチール製ファスナーは、さまざまな環境において錆び、腐食、汚れに対して優れた耐性を発揮します。海洋建設、食品加工、化学工場、屋外建築、または日常の家庭用途のいずれで作業している場合でも、ステンレス鋼製ファスナーは他の素材では真似できない長期信頼性を実現します。

ステンレス鋼ファスナーで最も一般的に使用されるグレードは 304 と 316 です。グレード 304 は、屋内建設、機械、軽い屋外での使用などの汎用用途に適しています。グレード 316 にはモリブデンが含まれており、塩化物や塩水に対する耐性が強化されているため、沿岸、海洋、化学環境での好ましい選択肢となっています。これらのグレードを理解することは、適切な用途に適したファスナーを選択するのに役立ちます。この決定は、アセンブリの寿命と安全性に直接影響します。

ステンレス鋼製六角ボルト ：構造、規格、選定

ステンレス鋼の六角頭ボルトは、一般に六角ボルトと呼ばれ、産業および建設現場の両方で最も広く使用されている留め具の 1 つです。レンチやソケットで簡単に締めることができる6面ヘッド、完全または部分的にネジが切られたシャンクが特徴で、ナットまたはネジ穴で使用するように設計されています。六角形の頭部は大きな座面を提供し、ファスナーの頭部を損傷することなく大きなトルクに対応できるため、高強度の構造接続には六角ボルトが選択されます。

これらのボルトは、ISO 4014 (半ねじ)、ISO 4017 (全ねじ)、DIN 931、DIN 933 などの国際規格に従って製造されています。北米では、ASME B18.2.1 がインチ シリーズの六角ボルトを管理しています。ステンレス鋼の六角ボルトを選択するときは、ねじの種類 (メートル法またはインチ法)、直径、ねじピッチ、および長さを考慮する必要があります。ボルトが短すぎると、十分なねじ山と噛み合わず、しっかりと接合できません。長すぎると、危険に突き出たり、隣接するコンポーネントに干渉したりする可能性があります。

ステンレス鋼製六角ボルトの一般的な用途

• 風雨にさらされる橋や建物の形鋼接合部
• 海洋甲板金具、造船、ドック建設
• 衛生状態が要求される食品および飲料の加工装置
• 化学プラントの配管フランジおよび圧力容器
• HVAC システムおよび屋外機械エンクロージャ

ステンレス六角ナットと標準ナットの違いと用途

ステンレス鋼の六角ナットは、六角ボルトの標準品です。雌ネジと6面の外面が特徴で、レンチで締め付けることができます。フルハイト (標準) と薄型/ジャムのバリエーションがあり、六角ナットは ISO 4032、ISO 4033、DIN 934、およびその他の同等の規格に従って製造されています。ステンレス鋼の六角ボルトと組み合わせると、厳しい条件に適した完全な耐腐食性のボルト接合が作成されます。

従来の六角ナットを超えて、ステンレス鋼ナットにはいくつかの特殊な形状があり、それぞれ特定の性能ニーズに合わせて設計されています。ナイロン インサート ロック ナット (ISO 7042 相当) は、振動による緩みを防ぐためにナイロン カラーを使用しています。これは、自動車や機械の用途では重要な機能です。フランジ ナットにはワッシャーのような一体型フランジが組み込まれており、荷重をより広い範囲に分散するため、別個のワッシャーの必要性が軽減されます。袋ナット (ドングリ ナット) は、美観を高め、ねじ山の損傷を防ぐために、露出したボルトの端をカバーします。使用するナットのタイプを理解することは、正しいボルトを選択することと同じくらい重要です。

ステンレスナットの種類一覧

ステンレス鋼のネジ: 適切なヘッドとドライブのタイプの選択

ステンレス鋼のネジは、通常、ナットを必要とせずに材料に直接打ち込めるように設計されているという点でボルトとは異なります。非常に多様なヘッド スタイルとドライブ タイプが用意されており、それぞれが用途に応じて特定の利点を提供します。ステンレス製のネジを選択する際の最も重要な決定は、ヘッドのスタイルとドライブのタイプを設置環境、負荷要件、および望ましい外観に適合させることです。

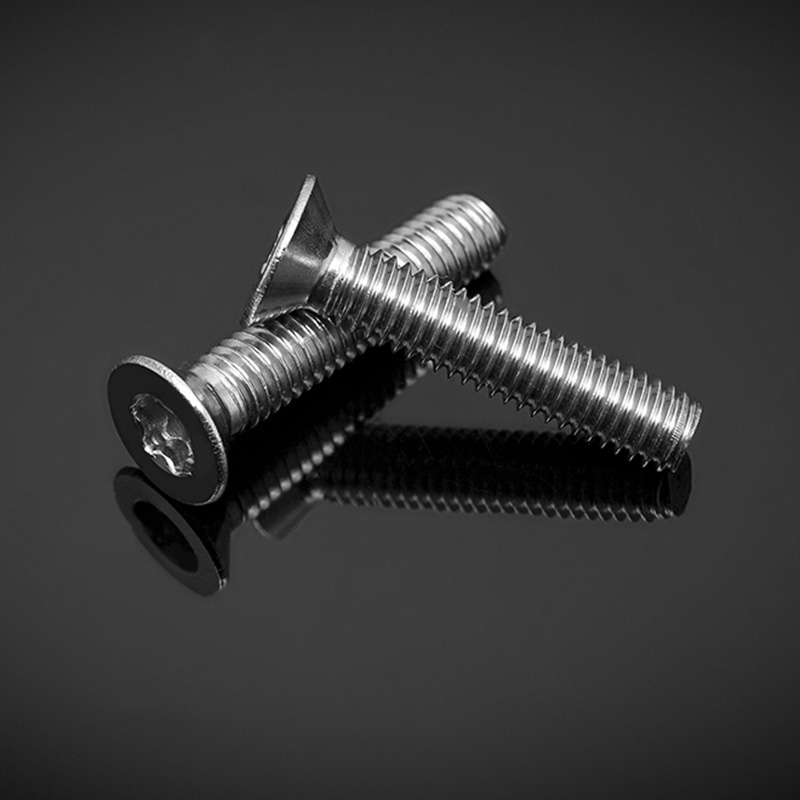

なべ頭ネジは、座面が広く丸みを帯びた薄型の上部を備えているため、一般的な組み立て作業に適しています。皿（平頭）ネジは、材料の表面と面一に配置されます。突き出た頭が安全上の問題を引き起こしたり、可動部品に干渉したりする用途には不可欠です。トラス頭ねじは、非常に幅広で薄型の頭部を備えており、薄い材料や柔らかい材料に使用します。屋外の木材用途では、ラッパ頭付きのステンレス鋼製セルフタッピングねじがデッキ、羽目板、フェンスの固定に一般的に使用されており、表面材をひび割れさせることなくしっかりと引っ張ることができます。

ドライブの種類とその使用時期

• フィリップス (PH): 世界中で最も一般的なドライブのタイプ。電動工具での使用は容易ですが、高トルクがかかるとカムアウト（スリップ）しやすくなります。
• スロット付き: シンプルなシングルスロット設計。低トルク、精密用途、古い機械のメンテナンスに適しています。
• トルクス (TX / スター): 優れたトルク伝達と最小限のカムアウトを備えた 6 点スタードライブ。高強度の作業や組立・分解を繰り返す作業に最適です。
• ポジドライブ (PZ): 改善されたフィリップス設計により、ビットの噛み合いが向上しました。ヨーロッパの建築および建具の標準。
• 六角ソケット（アレン）： 六角レンチまたは六角ビットを使用するための内部六角ドライブ。機械、家具、隠し締結用途で一般的です。

ステンレス鋼のネジを使用する際の重要な注意点は、かじりの危険性が非常に高いということです。かじりは、ステンレス製のねじとナットのねじ山が、締め付け時に発生する摩擦や熱によって焼き付くことで発生し、締結具を破壊せずに分解することがほぼ不可能になります。かじりを防ぐために、常に焼き付き防止潤滑剤を塗布するか、さまざまなステンレス鋼グレードの留め具を使用してください (例: 316 ボルトと 304 ナット)。締め付け速度を下げるとかじりのリスクも大幅に減少します。

ステンレス平ワッシャー: 荷重分散と表面保護

ステンレス鋼の平ワッシャーは、ボルトまたはネジのシャンクにフィットするサイズの中央穴を備えた薄い円盤形のプレートです。些細な付属品のように見えるかもしれませんが、締結されたジョイントにおけるその役割は機能的に重要です。平ワッシャーは、ナットまたはボルトの頭の締め付け荷重をより大きな表面積に分散させ、締結具が柔らかい素材を貫通するのを防ぎ、締め付けられた部分の表面損傷を軽減します。これは、木材、プラスチック、アルミニウム、またはステンレス鋼よりも柔らかいその他の材料に固定する場合に特に重要です。

ステンレス鋼の平ワッシャーは、接合された材料の表面仕上げも保護します。ナットやボルトの頭が塗装面や研磨面上で直接回転すると、傷やえぐりの原因となります。ファスナーの頭と表面の間にある平ワッシャーがこの損傷を防ぎます。電気用途では、ワッシャーの下にナイロンまたはゴムワッシャーを使用すると、ワッシャーは絶縁ギャップとしても機能します。標準のステンレス平ワッシャーは、DIN 125A、ISO 7089、および ISO 7090 (面取りあり) に準拠して製造されており、サイズはメートル法で M2 から M64 まで、および同等の帝国サイズとなります。

平ワッシャーを使用する場合

• 木材、複合材、または軟質金属に固定する際のボルトの頭とナットの下
• ボルトの頭が通過してしまうような大きすぎる穴や長穴の場合
• 締め付け時の接触による損傷から研磨面や塗装面を保護します。
• スプリング (ロック) ワッシャーと組み合わせて、ロック ワッシャーに平らな座面を提供します。
• フランジ付きパイプ接続で、フランジ面全体に均一なガスケット着座を作成します。

完全な組み立てのためにステンレススチール製ファスナーコンポーネントを適合させる方法

個々のファスナー コンポーネントを選択することは作業の半分にすぎません。それらを正しく組み立てて完全で信頼性の高いジョイントを形成するには、ボルト グレード、ナット グレード、ワッシャー サイズ、および表面処理を一致させる必要があります。これらの要素のいずれかが不一致であると、接合部の破損、腐食、またはメンテナンス時の困難が発生する可能性があります。次の実践的なガイドラインは、ステンレス鋼製ファスナー アセンブリが耐用年数を通じて意図したとおりに機能することを保証するのに役立ちます。

まず、すべてのコンポーネントのグレードを一致させます。 316 ステンレス鋼の六角ボルトを使用する場合は、316 ステンレス鋼のナットとワッシャーを使用します。グレードを混合すると必ずしもすぐに故障が発生するわけではありませんが、ガルバニック電位差や一貫性のない耐食性が生じ、時間の経過とともに接合部が弱くなる可能性があります。次に、ねじの互換性を確認します。ボルトとナットの両方が同じねじ規格 (メートル法または UNC/UNF インチ) と同じピッチを使用する必要があります。ピッチ 1.5 mm のメートル M10 ボルトには、同じ仕様のナットが必要です。不適切なナットを交差してねじ込むと、両方のコンポーネントが破損します。

第三に、平ワッシャーのサイズを正しく設定してください。ワッシャーの内径は、ボルトのシャンクを過度の遊びなく通過できる十分な大きさである必要があり、外径は分散される荷重に適したものである必要があります。標準の DIN 125 ワッシャーはほとんどの用途に適していますが、耐久性の高い用途や構造用途では、外径が大幅に大きい大型ワッシャーが必要になる場合があります。最後に、校正されたトルク レンチを使用して、常に正しいトルクを適用してください。ステンレス製の留め具を締めすぎるとかじりやネジ山が剥がれる危険があり、締めすぎは振動や動的負荷によって緩みが生じます。

ステンレス鋼ファスナーのグレードの比較: 304 vs 316 vs A2 vs A4

ステンレス鋼ファスナーのグレードの指定は、特に同じ材料が異なる規格では異なる名前で呼ばれるため、混乱を招く可能性があります。 ISO 3506 規格では、ステンレス鋼ファスナーを A2 (304 に相当) および A4 (316 に相当) に分類し、特性クラス 50、70、および 80 が引張強度レベルを示しています。米国の規格は通常、AISI 合金グレード (304、316) を直接参照しています。これらの等価性を理解することで、コストのかかる仕様ミスを防ぐことができます。

ほとんどの商業建築および一般エンジニアリング用途では、A2-70 (304) ファスナーは、耐食性、強度、および費用対効果の優れたバランスを実現します。海水、酸性化学薬品、または塩素水にさらされる環境 (スイミング プールの周囲、海上プラットフォーム、製薬工場など) では、常に A4-70 または A4-80 (316) を指定する必要があります。重塩化物環境で A2 ファスナーを使用すると、コンポーネントがどれほど適切に組み立てられているかに関係なく、孔食が発生し、最終的には接合部の故障が発生します。

ステンレス製ファスナーアッセンブリの保守点検

ステンレス鋼製ファスナーの利点の 1 つは、メッキまたは塗装された炭素鋼の代替品と比較してメンテナンスの必要性が低いことです。ただし、「低メンテナンス」は「ゼロメンテナンス」を意味するものではありません。特に構造用途、安全性が重要な用途、または高振動の用途では、定期的な検査が不可欠です。目視検査では、表面の錆（近くの炭素鋼の工具や表面に埋め込まれた粒子による汚染を示す可能性があります）、緊密な接合部の隙間腐食、およびボルトの頭またはナットの下に目に見える亀裂や変形の兆候がないかどうかを確認する必要があります。

健全なステンレス鋼の留め具に錆の汚れが見られる場合、多くの場合、炭素鋼の工具、研削粉、または炭素鋼の表面との接触による遊離鉄の汚染が原因です。これは不動態化、つまり鉄汚染を除去し、保護酸化層を復元するクエン酸または硝酸溶液で洗浄することによって修復できます。定期的に分解するアセンブリの場合は、再組み立てする前に必ずネジ山にかじり損傷がないか注意深く検査し、ネジ山が変形したり焼き付いているファスナーがある場合は交換してください。かじりついたファスナーを再利用すると、使用中の故障やネジ山が剥がれるリスクが大幅に増加します。

ステンレス鋼製ファスナーは、初期の使用中に接合界面でわずかな緩和 (埋め込み) が発生する可能性があるため、振動が発生しやすい用途では、初期の使用期間後にトルク チェックを行うことをお勧めします。 24 ～ 48 時間の運転後に指定値に再トルクすることで、ジョイントが適切にクランプされた状態を維持します。定期的に検査されない恒久的な設置の場合は、ステンレス鋼向けのネジロック剤の使用を検討するか、長期にわたってクランプ荷重を維持するためにプリベリングトルクナットなどの機械的ロック機能に投資することを検討してください。
